66系列深井潜水泵

66系列深井潜水泵

热线电话:022-88516833

如您在浏览网页以及产品选型过程中有任何问题,请及时联系业务经理,我们会给您满意的答复。公司除了泵产品还有配套设备,如各种规格潜水电缆、高低压启动控制柜、钢管橡胶软管、井盖拍门、自动耦合、下井附件等。

  • 详细信息
  • 规格型号
  • 故障排除
  • 资料下载
  • 联系我们

66系列深井潜水泵型号说明

例如:6618×8

66-表示系列代号。



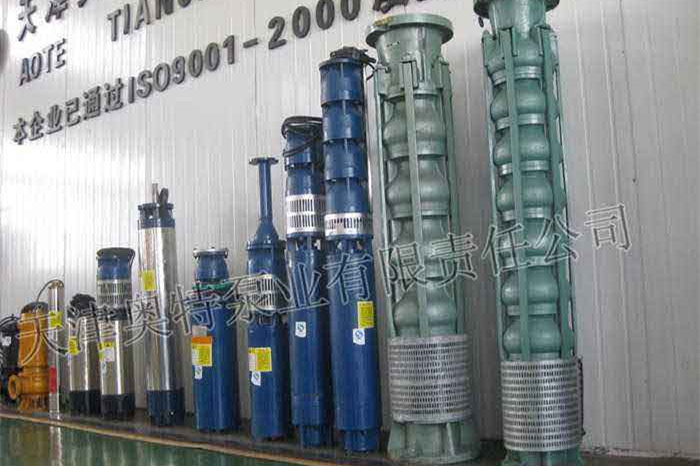

66系列深井潜水泵适用范围

66系列为单吸、多级潜水电泵,适用与农田灌溉,花园浇水,喷泉景观,可以卧式使用(但是使用寿命要短于立式使用)雨水回收利用系统,矿山排水、抢险,城市供水,企事业单位提起地下水源之用。该设备噪音低,效率高节约电能。

66系列潜水泵采用空间流导式导叶结构。组成部分由水泵、电机和控制箱组成。水泵由工作部分、管路部分(包括逆止阀)组成。



66系列深井潜水泵工作部分:

泵的工作部分是机组的核心。由叶轮、泵轴、吸入壳、中壳、压出壳、轴瓦等零件组成。叶轮装在泵轴上,由键传递扭矩,当电机旋转时,通过套筒连轴器带动与泵轴一起转动,水流经在吸入壳上的滤水网吸进。在叶轮的作用下,速度能和压力能同时增加,并通过中壳、压出壳、逆止阀经扬水管流出,水压与叶轮的个数成正比增加,泵工作部分中的吸入壳、中壳、压出壳由拉紧螺栓紧固成一体。吸入壳、压出壳内各装有一个轴瓦,用以支承泵轴的转动,用水润滑。除此以外,每个中壳中还有一个衬套作为附加支承。叶轮在轴向的位置利用装挡套、定位套、轴套并通过轴头锁紧螺母或对开环、挡圈调整垫片厚度来保证。 对于扬程较高,级数较多的泵工作部分,分上下两部分通过中间连接壳,各由拉紧螺栓固定为一体。中间连接壳中也装有一轴瓦。对于轴向力较大的泵,在叶轮的后盖板处,开有平衡孔平衡部分轴向力,剩余的轴向力由电机承受。本系列泵各零件径向配合和轴向定位尺寸制造精度高,以保证同心度和轴向窜量要求、运转平稳可靠、寿命长。



66系列深井潜水泵管路部分

管路部分起导流和悬吊泵工作部分和电机作用。管路部分由逆止阀、扬水管、泵座等零件组成。逆止阀进出口分别与压出壳扬水管连接,起作用是为防止停机时水流倒流引起电泵反转。水流从逆止阀流出,经由扬水管、泵座、闸阀及地面管道输送到目的地。泵座稳固在混凝土基础上,承受着整个机组井下部分的重量。



66系列深井潜水泵材质说明

1、叶轮:铸铁HT200 ,或锡青铜(各种牌号)如:ZCuSn3Zn8Pb6Ni1

2、中壳、压出壳、吸入壳:铸铁HT200 ,或不锈钢如:2Gr13 .304

3、泵轴:不锈钢2Gr13(1050℃调质处理,加强扭矩)

4、拉紧螺栓:20#钢板裁剪而成。端部焊接不锈钢螺栓304材质。

5、逆止阀:阀体、阀座ZG230-450  ;阀盘、阀环、阀杆Gr17Ni2

6、接口垫:橡胶石板

电机密封:橡胶密封O形环;机械密封 。.两种电机热膨胀调节囊均为橡胶材质。

66系列深井潜水泵型号表

型号 级数 流量 扬程 转速 效率 配带电机
m³/h l/s 功率 型号
6613T 2 90 25 64.6 2900 68 30 1222a/2
125 34.7 57 73
140 38.9 51.8 71.4
3 90 25 96.9 69 44
125 34.7 85.5 74
140 38.9 77.7 72.4
4 90 25 129.2 70 64
125 34.7 114 75
140 38.9 103.6 73.4
5 90 25 161.5 70 75
125 34.7 142.5 75
140 38.9 129.5 73.4
6 90 25 193.8 70 87
125 34.7 171 75
140 38.9 155.4 73.4
7 90 25 226.1 70 120 1228/2
125 34.7 199.5 75
140 38.9 181.3 73.4
8 90 25 258.4 70 120
125 34.7 228 75
140 38.9 207.2 73.4
9 90 25 290.7 70 140
125 34.7 256.5 75
140 38.9 233.1 73.4
10 90 25 323 70 160
125 34.7 285 75
140 38.9 259 73.4
11 90 25 355.3 70 160
125 34.7 313.3 75
140 38.9 284.9 73.4
12 90 25 387.6 70 180
125 34.7 341.6 75
140 38.9 310.8 73.4
13 90 25 420 70 180
125 34.7 370 75
140 38.9 337 73.4
型号 级数 流量 扬程 转速 效率 配带电机
m³/h l/s 功率 型号
6618T 1 160 44.4 33 2900 70 30 1222a/2
220 61.1 27.8 75
280 77.8 18.8 59
2 160 44.4 66 70 55
220 61.1 55.5 77
280 77.8 37.5 63
3 160 44.4 99 71 75 1228/2
220 61.1 83.3 78
280 77.8 56.3 64
4 160 44.4 132 72 100
220 61.1 111 79
280 77.8 75 65
5 160 44.4 165 72 120
220 61.1 138.8 79
280 77.8 93.8 65
6 160 44.4 198 72 160
220 61.1 166.5 79
280 77.8 112.5 65
7 160 44.4 231 72 180
220 61.1 194.3 79
280 77.8 131.1 65
8 190 52.8 244 77
200 55.6 236 78
220 61.1 222 79
9 190 52.8 272 77 220 1234/2
200 55.6 264 78
220 61.1 250 79
10 190 52.8 300 77
200 55.6 292 78
220 61.1 278 79
11 190 52.8 328 77 260
200 55.6 319 78
220 61.1 306 79
12 190 52.8 356 77 300
200 55.6 348 78
220 61.1 334 79
13 190 52.8 385 77 350
200 55.6 377 78
220 61.1 636 79
型号 级数 流量 扬程 转速 效率 配带电机
m³/h l/s 功率 型号
6620T 1 250 69.4 46.5 2900 65.5 75 1228/2
370 102.8 41 76
440 122.2 32.5 64.5
2 250 69.4 94 64.5 140
370 102.8 84 75
440 122.2 68 68.5
3 250 69.4 141 65.5 180
370 102.8 126 76
440 122.2 102 69.5
4 250 69.4 188 66.5 260 1234/2
370 102.8 168 77
440 122.2 136 70.5
5 250 69.4 230 66.5 300
370 102.8 210 77
440 122.2 180 70.5
6 250 69.4 272 66.5 350
370 102.8 252 77
440 122.2 222 70.5
7 250 69.4 314 66.5 410
370 102.8 284 77
440 122.2 254 70.5

故障排除,请致电本公司售后技术15122838903董工。
