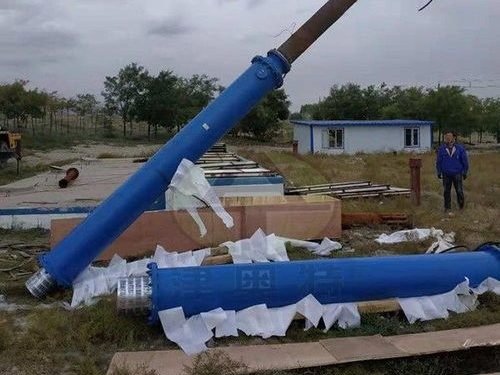

1、产品用途及主要特点

1.1  QJX系列下吸式潜水电泵是奥特泵业***新研制、开发的新型提水机械，广泛用于河流、湖泊取水；矿山给排水；城镇自来水系统新建或改造及各种区域性二次供水系统。

1.2  QJX系列下吸式潜水电泵采用一体化设计，整体结构好，安装维护简便，机械效率高，节能效果明显，运行成本低、稳定。

1.3  QJX系列下吸式潜水电泵流量范围20-2500m³/h，水泵部分为分段多级，扬程范围17-300m，基本参数选取范围广泛，能充分满足使用要求。

1.4  电机采用动态水套冷却结构，散热条件好，能有效延长电机使用寿命。

1.5  不需要建造二次加压泵房和固定式起吊设备，节省占地面积大幅度减少了土建配套设备的投资等优势。

1.6  设备潜水运行，没有运行噪音和漏水漏油现象，不对环境造成任何污染，且便于隐蔽、便于和谐周边景观。

2、产品结构说明

2.1  QJX系列下吸式潜水电泵是由潜水泵、潜水电机、散热套筒、输水短管、泵座和附件组成，水泵、电机的全部支承均为水润滑滑动轴承，特别适用前述使用环境且工作能力。

2.2  潜水电机内部充水，外部为动态冷却水套，热传递效率高，散热效果好，可有效延长电机维护周期和使用寿命。

2.3  水泵部分为分段多级型式，适用扬程17-300m，使用环境广泛；叶轮、导壳的过流部分为混流型，水力效率高，流量范围20-2500m3/h。

2.4  电泵***下端为吸水部分，且潜水运行，避免了因进水部分漏气造成电泵不能上水和正常工作的常见故障，简化了安装工艺，降低了安装成本，同时简化了电泵启动、运行的工艺操作规程。

3、使用条件

3.1  使用电压380V（偏差不超过±5%），频率50HZ（偏差不超过±1%）的三相交流电源。

3.2  电机内腔必须充满蒸馏水（或洁净清水）。

3.3  下吸泵完全潜入水中。

3.4  水温不高于20℃。

3.5  水中固体颗粒含量按重量比不得大于0.01%。

3.6  水中酸碱度PH值为6.5-8.5。

3.7  水中硫化氢的含量不大于1.5mg/L。

3.8  水中氯离子的含量不大于400mg/L。

4、技术规范

4.1  QJX系列下吸式潜水泵为潜水运行，吸入端在机组下端，规格型号见附表1。

4.2  型号说明

4.3  下吸式潜水电泵配套电机为潜水式三相交流异步电动机，额定电压380V，额定频率50HZ，同步转速3000r/min，工作方式为连续工作制。

5、结构说明

QJX系列下吸式潜水电泵由泵工作部分、潜水电机、散热套筒、出水段、泵座、电缆、阀门、控制柜等组成，泵与电机由连接法兰、联轴器连接，潜水运行。

5.1  泵工作部分由叶轮、导壳、泵轴、锥套、导轴承、进水过滤底座等组成。

5.2  潜水电机由定子部件、转子部件、上导轴承、下导轴承、止推轴承、连接部分、密封装置等组成。（见结构图）

5.3  散热套筒具有输水、电机冷却两种功能。

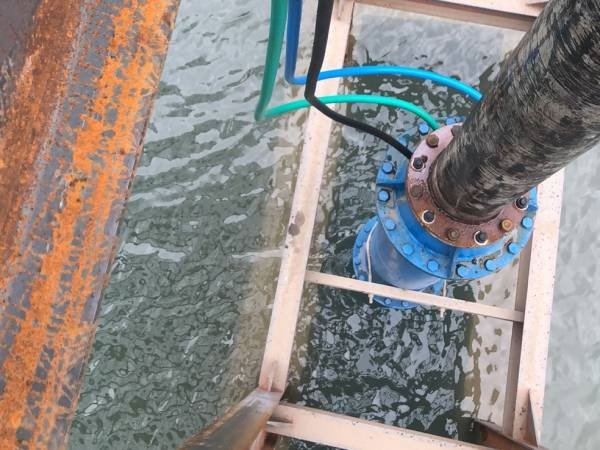

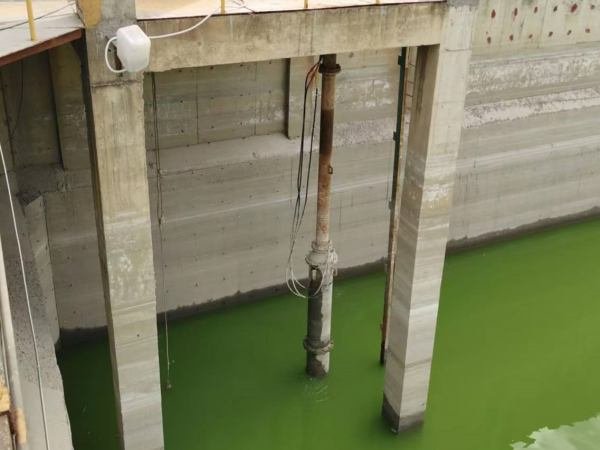

6、QJX型下吸式潜水电泵安装形式
