深井潜水泵功率90KW，下井深度800米，潜水电缆850米。380V和660V分别配多少平方潜水电缆合适？

2025-07-07 08:49 admin
选择深井潜水泵的潜水电缆时，需综合考虑电流、电压降及电缆载流量等因素。以下是针对 380V 和 660V 电压的具体计算与选型建议：

一、关键参数与计算公式

1. 已知条件

  • 水泵功率：90kW
  • 下井深度：800 米，电缆长度：850 米
  • 电压等级：380V、660V
  • 功率因数（cosφ）：取 0.8（潜水泵常见值）
  • 铜电缆电阻率（ρ）：0.0172Ω・mm²/m
  • 允许电压降：额定电压的 5%（即 380V 允许降 19V，660V 允许降 33V）

2. 核心公式

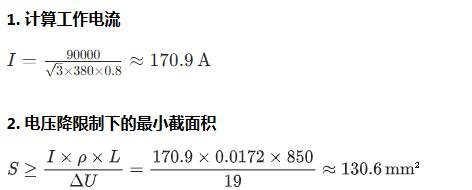

二、380V 电压下的电缆选型

3. 载流量校验

  • 查铜电缆载流量表（潜水电缆需考虑防水结构，载流量略低于普通电缆）：
    • 150mm² 铜电缆：空气中载流量约 280A（满足 170.9A）；
    • 120mm² 铜电缆：载流量约 240A，但电压降计算需 130.6mm²，120mm² 不满足电压降要求。

结论：380V 时应选 150mm² 铜芯潜水电缆。

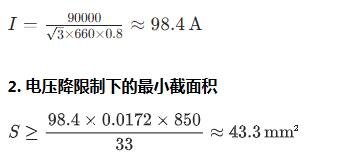

三、660V 电压下的电缆选型

3. 载流量校验

  • 查铜电缆载流量表：
    • 50mm² 铜电缆：载流量约 150A（满足 98.4A）；
    • 35mm² 铜电缆：载流量约 120A，但电压降计算需 43.3mm²，35mm² 时电压降为：

结论：660V 时应选 50mm² 铜芯潜水电缆。

四、选型总结与注意事项

电压等级 推荐电缆截面积 关键依据
380V 150mm² 铜芯 电压降主导（需≥130.6mm²），兼顾载流量
660V 50mm² 铜芯 电压降与载流量均满足要求

注意事项：

  1. 电缆机械强度：800 米下井深度需考虑电缆自重，建议选择带凯装层的潜水电缆（如 JHS 型），防止拉伸断裂。
  2. 绝缘与防水：必须选用专用潜水电缆（耐水压、耐油、耐老化），绝缘等级不低于 1000V。
  3. 实际验证：安装后需测试启动时的电压降，确保末端电压不低于额定值的 90%（重载启动时尤为重要）。
  4. 成本对比：660V 系统因电流小，电缆成本更低，且电压降问题更易解决，推荐优先采用高电压等级。

如需更精准选型，可结合具体电缆厂家的载流量数据表及井下环境（如水温、腐蚀性）进一步优化。
